Quelle: Reifenfibel, 1.Auflage
1999, Schweiz
Copyright by Bridgestone, Continental, Dunlop, Goodyear, Michelin, Pirelli

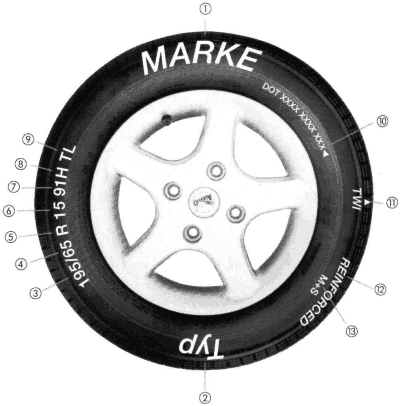

Die technische Ausführung der Bereifung ist durch den § 36 StVZO festgelegt. Danach sind Pkw-Reifen entsprechend der europäischen Vorschrift ECE-R 30 genormt. Dies gilt insbesondere für die Beschriftung der Reifenflanke. Sie gibt über die wichtigsten Daten des Reifens Auskunft. Innerhalb dieser Information sind die für den Autofahrer wichtigen Angaben zusammengestellt - die Norm verlangt darüber hinaus weitere Bezeichnungen auf der Seite wie Herstellername und Reifentyp.

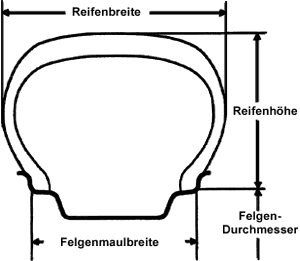

Sie wird in Millimetern angegeben (z.B. 175 mm). Bei herkömmlichen Pkw-Reifen reichen die Querschnittsbreiten von nominell 125 mm (z.B. 125/80 R 12) bis ca. 335 mm (z.B. 335/30 R 19). Die Breiten steigen dabei in 10-mm-Schritten. Besondere Reifen für neue Rad-Reifen-Systeme (z.B. TD-Reifen von Dunlop oder TRX- oder TDX-Reifen von Michelin) haben andere Breitenmaße in Millimetern. Die Breiten reichen von 160 mm bis 240 mm. Die tatsächliche Breite weicht, bedingt durch die üblichen Fertigungstoleranzen, meist von den nominellen Angaben geringfügig ab und variiert von Hersteller zu Hersteller um wenige Millimeter. Außerdem ist sie abhängig von der Breite der Felge, auf welcher der Reifen montiert ist. Die Normung der Reifen erlaubt es, die meisten Reifen auf Felgen verschiedener Breiten zu montieren. Diese Breitenunterschiede können Ursache dafür sein, dass auf bestimmten Fahrzeugen nur Reifen bestimmter Hersteller (Markenbindung) oder lediglich in Kombination mit bestimmten Felgen montiert werden dürfen, da in diesen Fällen ausschließlich diese Reifen in allen Betriebszuständen mit Sicherheit (also auch beim Einfedern oder beim Lenkeinschlag) "freigängig" sind. Auch die Verwendbarkeit von Schneeketten kann an bestimmte Reifenfabrikate und Felgenbreiten gebunden sein. Zu beachten sind hier die Hinweise in Fz.-Papieren und Bedienungsanleitung.
Hier geht es um das Verhältnis von Höhe zu Breite des Reifenquerschnittes in Prozent. Ein /50 bedeutet dann, dass die Reifenhöhe halb so groß ist wie die Reifenbreite. Mit "fallenden" Verhältnis-Zahlen wird die Reifenflanke immer niedriger - übliches Erscheinungsbild sportlicher Pkw (225/45...). Sonderfall: Bei Reifen der 80er-und /82er-Serie war früher die ".../80" in der Bezeichnung nicht üblich - dementsprechend kann in älteren Fahrzeugpapieren noch "155 R 13" stehen. Dies entspricht nunmehr beim Reifenkauf "155/80 R 13".
"R" steht hier für "Radial" (zusätzlich auch häufig ausgeschrieben). Es handelt sich um die heute übliche Bauart mit radial angeordneten Karkassfäden. Bis in die 60-iger Jahre war der Diagonalreifen Standard. Sofern heute noch für Spezialfälle (z.B. Oldtimer) produziert, steht anstelle des "R" ein "D" oder auch "-". Hinweis: Es dürfen grundsätzlich nur Reifen einer Bauart montiert werden. Mischbereifung - also Diagonal- und Radialreifen auf einem Fahrzeug, ist lt. StVZO § 36 nicht zulässig.
Der Felgendurchmesser wird diagonal von Felgenrand zu Felgenrand ermittelt, das Maß wird meist in Zoll ( " ) angegeben. Die gängigsten Maße reichen von 10 " bis 20 ". Bei TD-Reifen von Dunlop sowie TRX-, TDX-Reifen oder dem PAX-System von Michelin werden die Felgendurchmesser in Millimeter angegeben. Die gängigsten Durchmesser gehen von 315 mm bis 440 mm.
Kennzahl für die Belastbarkeit des Reifens. Jedem LI-Wert wird, dargestellt in einer genormten Tabelle, eine bestimmte Belastbarkeit des Reifens bei einem vorgegebenen Luftdruck zugeordnet. Beispiel "85" = 515 kg. Die montierten Reifen müssen mindestens dem in dem Fahrzeugpapieren angegebenen LI entsprechen, höhere Werte des LI sind zulässig. Zusatzangabe "Reinforced": (12) Bezeichnung an Reifen besonders hoher Tragfähigkeit (für Kleintransporter, Kleinbusse, Vans, Geländewagen... ). Ausschlaggebend ist aber auch hier die (entsprechend hohe) LI-Kennziffer.
Li kg 63 272 64 280 65 290 66 300 67 307 68 315 69 325 70 335 71 345 72 355 73 365 74 375 75 387 76 400 77 412 78 425 79 437 80 450 81 462 82 475 83 487 84 500 85 515 86 530 87 545 88 560 89 580 90 600 91 615 92 630 93 650 94 670 95 690 96 710 97 730 98 750 99 775 100 800 101 825 102 850 103 875 104 900 105 925 106 950 107 975 108 1000 109 1030 110 1060 111 1090 112 1120
Kennbuchstabe, der die zulässige Höchstgeschwindigkeit des Reifens angibt. Den Buchstaben sind folgende Geschwindigkeitskategorien zugeordnet (hier dargestellt: übliche GSY für Pkw´s).
GSY km/h M 130 N 140 P 150 Q 160 R 170 S 180 T 190 U 200 H 210 V 240 W 270 Y 300 ZR >240
Überwiegend an Reifen mit besonderer Profilgestaltung sind auf der Reifenflanke Bezeichnungen wie "Rotation", "Drehrichtung", "Direction", in Kombination mit einem Laufrichtungspfeil eingeprägt. Bei der Reifenmontage ist diese vorgegebene Lauf- oder Drehrichtung zu beachten.
Pkw-Reifen sind üblicherweise "Schlauchlos"-Typen. Das Einziehen eines Schlauches ist nicht nur überflüssig, es ist - von wenige Ausnahmen abgesehen - nicht zulässig. Im Zweifelsfall den Reifenhersteller befragen. Bei einer Reifenpanne mit Luftverlust darf das allenfalls als zeitweiliger Notbehelf gelten.
Bisheriges Verschlüsselungs-System: Die letzten 3 Ziffern der sog. "DOT"-Nummer geben das Herstellungsdatum wieder. Die ersten beiden Stellen nennen die Produktionswoche, die letzte Ziffer ist die Endzahl des Jahres. Beispiel: 409 =40.Woche 1999. Dass wir es mit den 90-iger Jahren zu tun haben, wird i.a. noch durch ein kleines Dreieck (rechts neben der 3-stelligen Zahl) deutlich gemacht.
Neue Kennzeichnung ab 1.1.2000: Jetzt 4-stellige Schlüsselnummer. 0100 = 1. Woche 2000.
Rundum auf der Reifenseite ist mehrmals das Kürzel "TWI" (auch andere Zeichen möglich) eingeprägt. Wenn man dem Pfeil folgt, so erkennt man, dass in diesem Bereich das Profil nicht völlig in die Tiefe geht. Der Grund: Bei einem bis auf (die gesetzlich zulässigen) 1,6 mm abgefahrenen Profil liegen diese Stellen dann deutlich erkennbar an der Oberfläche, die Verschleißgrenze ist erreicht. Soweit sollte man es nicht kommen lassen: Versuche zeigen, dass bereits unter ca. 3 mm die Haftung, insbesondere bei Nässe, deutlich abnimmt!
Winterreifen sind mit "M&S", "M+S" oder ähnlichen Abkürzungen gekennzeichnet. Hiermit ist nicht nur erkennbar, dass es sich um einen Reifentyp für die speziellen Anforderungen des Winterbetriebs handelt. Damit verbunden ist auch eine Ausnahmeregelung bezüglich der geforderten Geschwindigkeitsklasse.
Ist "Winterausrüstung" (lt. Beschilderung) vorgeschrieben, dann erfordert dies Reifen mit M&S-Symbol. Insbesondere in Österreich wird darüber hinaus eine Profiltiefe von mindestens 4 mm gefordert - mit weniger Profil gelten derartige Exemplare schlichtweg als Sommerreifen. In Deutschland existiert diese Vorschrift zwar nicht, unterhalb ca. 4mm ist eine Wintertauglichkeit aber tatsächlich sehr eingeschränkt.
Das "ECE-Prüfzeichen" wird als E oder e dargestellt, es bestätigt die Einhaltung der europäischen Norm (ECE- R 30). Bild 6: Die anhängende "12" weist auf Österreich als Prüfungsland hin Wichtig: Seit dem Produktionsdatum 1.10.98 (40. Woche 98, entspricht DOT-Nummer 408) ist diese Kennzeichnung der Reifenflanke in Europa Pflicht. An einem Fahrzeug dürfen demzufolge keine Reifen montiert sein, die, sofern nach dem 1.10.98 produziert, dieses Prüfzeichen nicht aufweisen. Im Rahmen der Hauptuntersuchung ("TÜV") würde das als "schwerer Mangel" am Fahrzeug eingestuft.
Sie tragen als Kennzeichnung "R", "runderneuert", "retread" oder "retreaded". Das Datum der Runderneuerung wird in gleicher Weise wie das Herstellungsdatum von Neureifen angegeben.
Welche Abweichungen zwischen Fahrzeugschein und Reifen sind erlaubt? Abweichend von dem Grundsatz, dass die Bezeichnungen in den Fahrzeugpapieren und am Reifen übereinstimmen müssen, gelten folgende Ausnahmen:
